AC784系列 車規級微控制器 產品概況 規格框圖 開發板 典型應用
AC7840
符合功能安全ASIL-B支持AUTOSAR車規級MCU
AC7840是基于ARM Cortex-M4F內核的車規級MCU,于2022年上市。產品符合AEC-Q100 Grade 1,功能安全符合ISO 26262 ASIL-B,信息安全符合SHE標準,支持安全啟動。軟件生態支持AUTOSAR MCAL4.4,可提供MCAL及配置工具。產品擁有雙Bank Flash用于存儲程序,支持OTA。AC7840可廣泛應用于無線充、TBOX、數字鑰匙、車身控制、車燈、新能源以及電機控制等應用領域。
AC7842
高性價比雙安全車規級MCU
AC7842是基于ARM Cortex-M4F內核的車規級MCU,于2024年底上市。AC7842是AC7840升級版,擁有更大的Flash以及RAM。產品符合AEC-Q100 Grade 1,功能安全符合ISO 26262 ASIL-B,信息安全符合SHE(EVITA Light)標準,支持安全啟動。軟件生態支持AUTOSAR MCAL 4.4,可提供MCAL及配置工具。產品擁有雙Bank Flash,支持硬件Switch,支持OTA。AC7842可廣泛應用于TBOX、車身控制、車燈、BMS、VCU、電機控制等應用場景。
AC7843
全國產化雙安全車規級MCU
AC7843是基于ARM Cortex-M4F內核的車規級MCU,于2024年底上市。主頻高達180MHz;信息安全RISC-V專用內核,主頻90MHz。產品符合AEC-Q100 Grade 1,功能安全符合ISO 26262 ASIL-B,信息安全符合EVITA Full標準,有獨立內核、存儲,支持對稱、非對稱、哈希加速引擎,支持國密SM2/3/4。軟件生態支持AUTOSAR MCAL 4.4,可提供符合ASPICE的MCAL及配置工具。擁有雙Bank Flash ,Flash 容量最高可達4MB,支持硬件Switch,支持OTA。AC7843可廣泛應用于智能座艙、 BCM 、Body ZCU、BMS、車燈等應用場景。

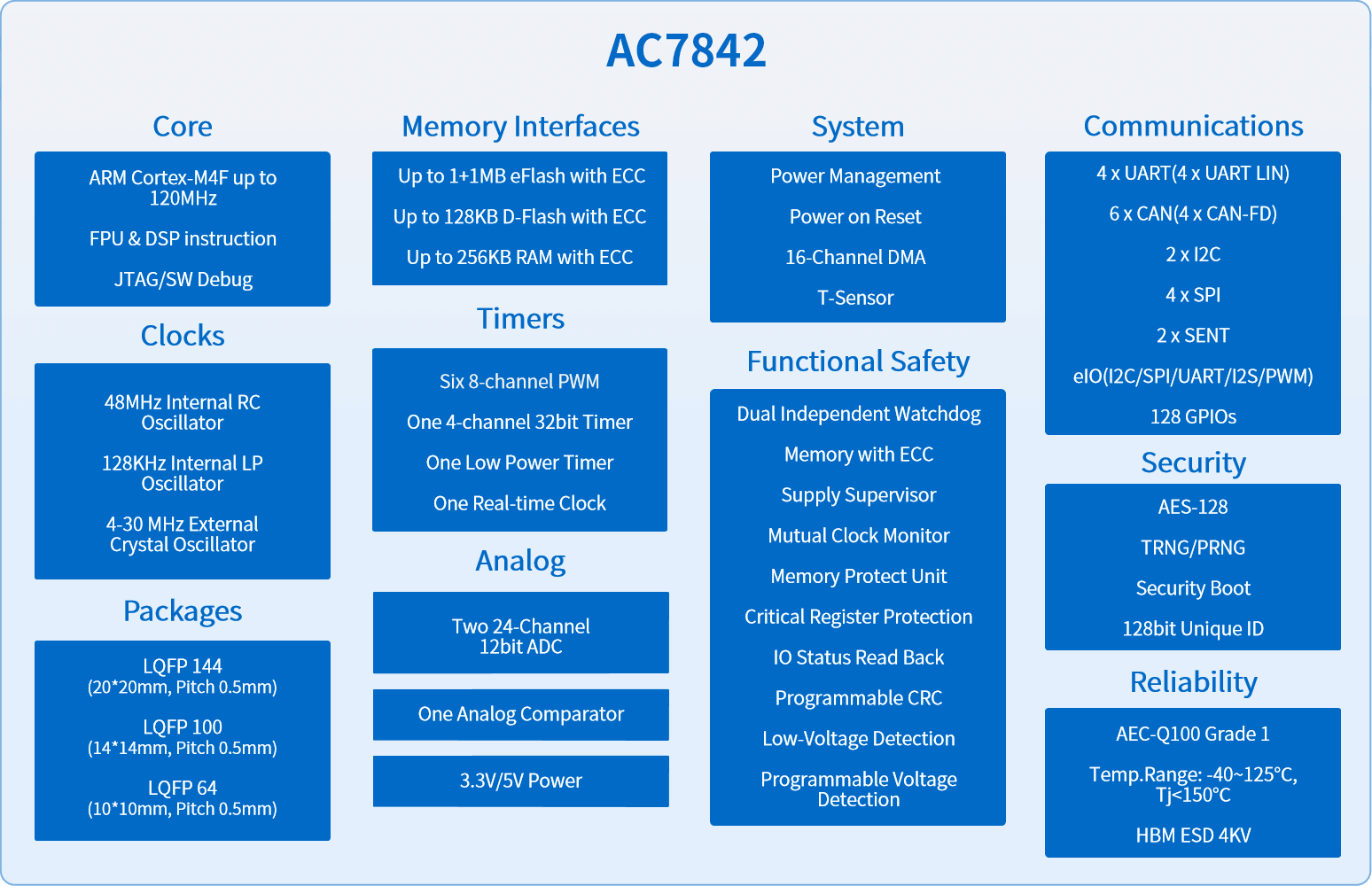

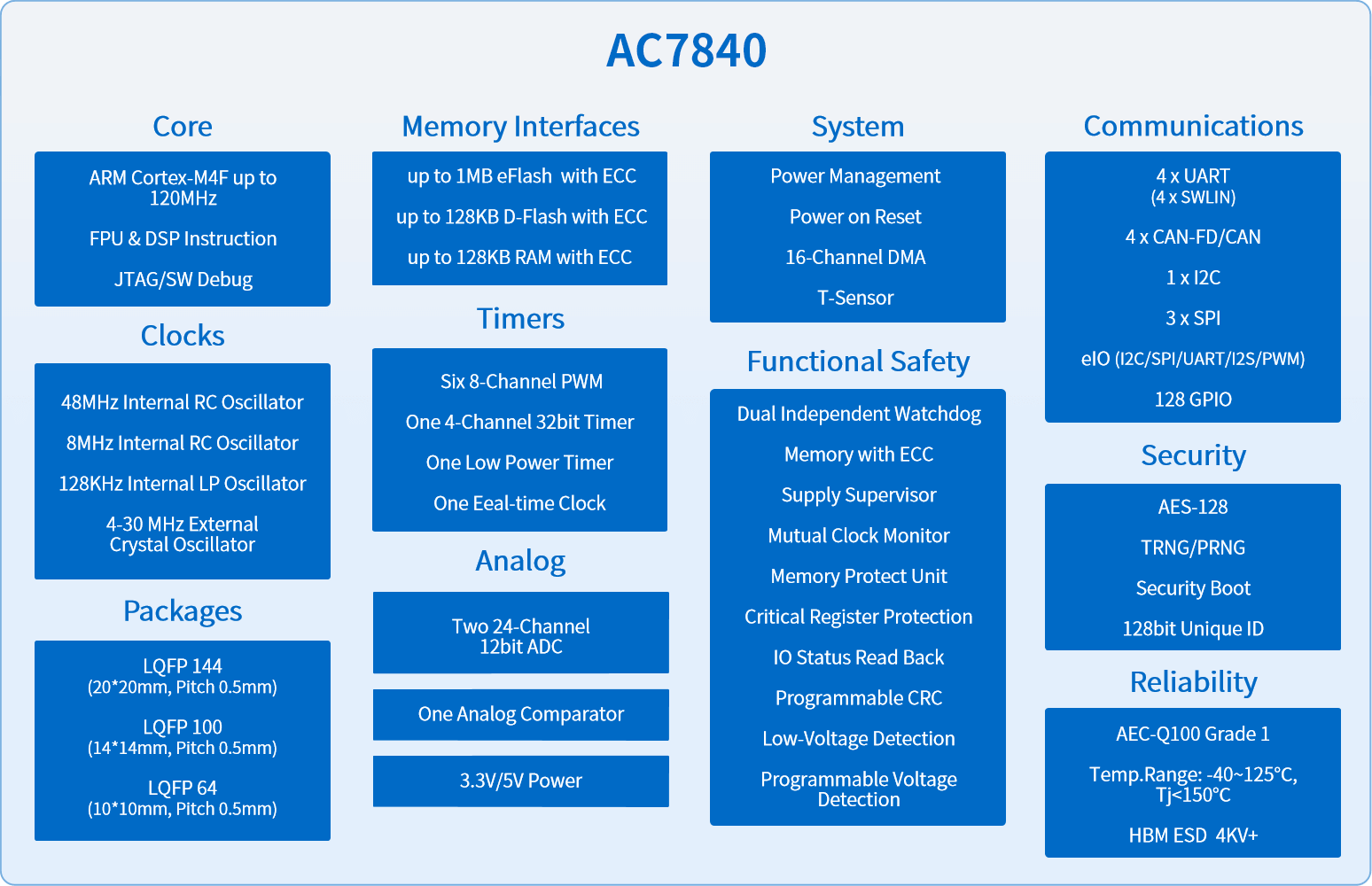

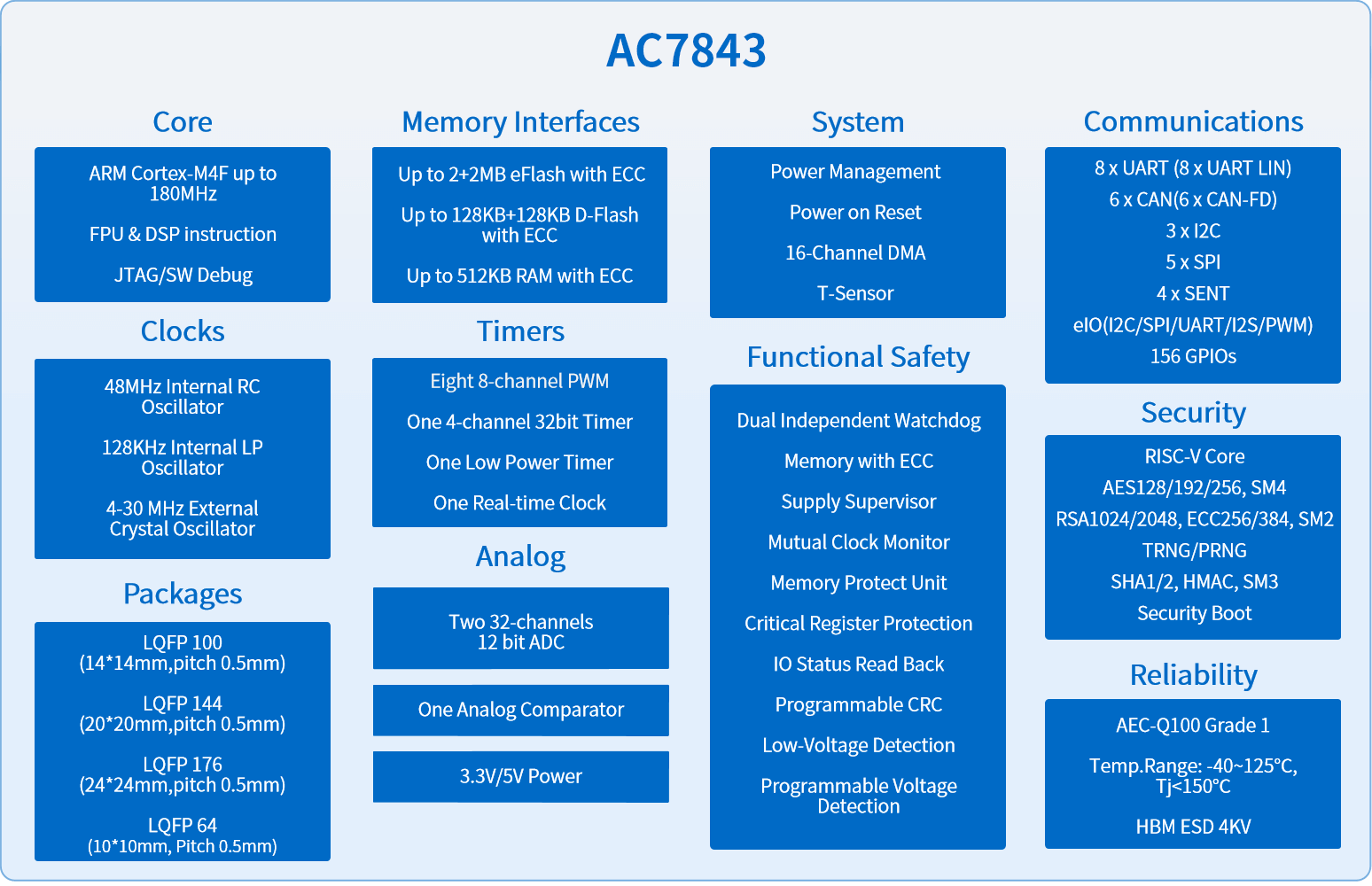

規格框圖
開發板

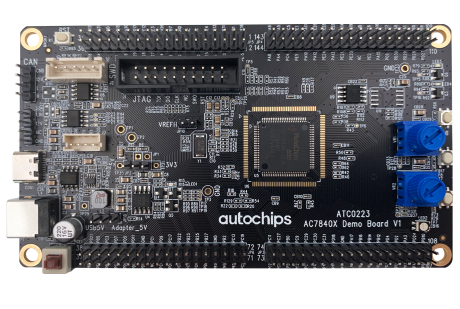

  • AC7840-通用開發板
    適用于AC7840平臺所有封裝,擴展出了MCU上可能用到的外設接口,如CAN-FD/LIN/SPI/I2C/UART/ GPIO/I2S/ADC/PWM等。最高支持128個GPIO,2個電位器用于ADC輸入,1路RGB LED用于PWM調試等,支持JTAG/SWD仿真調試接口。不僅適合快速入門學習,也為后期更深入的產品開發調試提供更多的便利。
    • 主控芯片
      AC78406YGLA
    • PCB板供電
      +12V/+5V
    • 支持調試方式
      JTAG/SWD
    • PCB板尺寸
      123mm x 70mm
    • MCU供電
      +3.3V/+5V
    • 調試接口
      Type-C

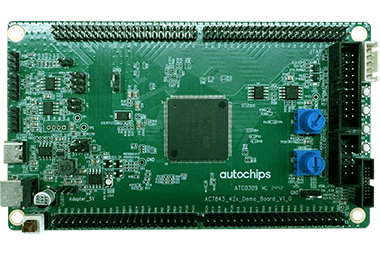

  • AC7842/3-通用開發板
    適用于AC784系列平臺所有封裝,擴展出了MCU上可能用到的外設接口,如CAN-FD/LIN/SPI/I2C/UART/GPIO/ I2S/ADC/PWM/SENT等。AC7842最高支持128個GPIO, AC7843最高支持156個GPIO,2個電位器用于ADC輸入,1路RGB LED用于PWM調試等,支持JTAG/SWD仿真調試接口。不僅適合快速入門學習,也為后期更深入的產品開發調試提供更多的便利。
    • 主控芯片
      AC78428YILA
      AC78438UKLA
    • PCB板供電
      +12V/+5V
    • 支持調試方式
      JTAG/SWD
    • PCB板尺寸
      145mm x 83mm
    • MCU供電
      +3.3V/+5V
    • 調試接口
      Type-C

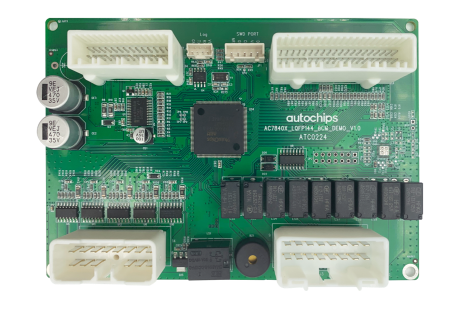

  • BCM開發板
    可用于BCM應用的參考設計,支持BCM常用的功能,如外部高低邊開關信號輸入檢測、外部燈光高邊MOS輸出、內部燈光低邊MOS輸出、外部燈光外繼電器控制輸出、中控鎖、前后雨刮系統內部繼電器輸出、RKE功能、報警功能、跛行模式、UDS診斷、休眠喚醒等。支持SWD調試,預留1路UART接口用于打印LOG,支持2路CAN、2路LIN通訊接口。
    • 主控芯片
      AC78406YGLA
      AC78428YILA AC78438YKLA
    • PCB板供電
      +9V~+16V
    • 支持調試方式
      SWD
    • PCB板尺寸
      150mm x 105mm
    • MCU供電
      +5V
    • 存儲溫度
      -40℃~85℃
電機開發板

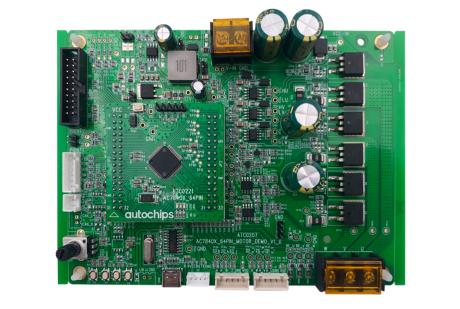

  • 單電機開發板
    由MCU最小系統板和功率驅動板組成,這種硬件架構簡單實用、擴展性好,可配套ATC自研電機算法。該電機板支持無感/有感(HALL、編碼器)、單電阻/雙電阻/三電阻的BLDC/FOC控制,支持CAN/LIN/USB/SPI等通訊接口,適用于無刷電機的應用調試。
    • 主控芯片
      AC78406HGLA
    • 工作電流
      ≤20A
    • 電流采樣方式
      單電阻/雙電阻/三電阻
    • PCB板框大小
      115mm x 150mm
    • 通訊方式
      LIN/CAN/SPI/ USB/UART
    • proMcu_title/下載方式
      SWD/JTAG
    • 調速方式
      PWM/KEY/RP
    • 電機轉子方式
      HALL/ENCODE/ BEMF
    • 適用電機
      BLDC/PMSM
    • 工作電壓
      8-70V

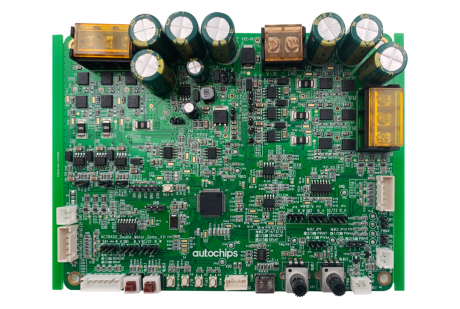

  • 雙電機開發板
    擁有兩組預驅+3相橋驅電路,支持兩組獨立Hall/編碼器輸入,可同時實現兩個低壓電機(12V/24V)的無感/有感(HALL、編碼器)、單電阻/雙電阻的BLDC/FOC控制,可配套ATC自研電機算法,適用于兩個無刷電機的同時控制調試。
    • 主控芯片
      AC78406HGLA
    • 工作電流
      ≤20A
    • 電流采樣方式
      單電阻/雙電阻
    • PCB板框大小
      115mm x 150mm
    • 通訊方式
      SPI/USB/UART
    • 調試/下載方式
      SWD
    • 調速方式
      PWM/KEY/RP
    • 電機轉子方式
      HALL/ENCODE/BEMF
    • 適用電機
      BLDC/PMSM
    • 工作電壓
      8-36V

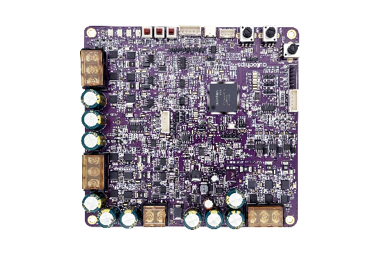

  • 三電機開發板
    擁有三組預驅+3相橋驅電路,支持三組獨立Hall/編碼器輸入,可同時實現三個低壓電機(12V/24V)的無感/有感(HALL、編碼器)、BLDC/FOC控制,可配套ATC自研電機算法,適用于三個無刷電機的同時控制調試。
    • 主控芯片
      AC78408YGLA
    • 工作電流
      ≤20A
    • 電流采樣方式
      雙電阻
    • PCB板框大小
      150mm x 141mm
    • 通訊方式
      SPI/USB/UART
    • 調試/下載方式
      SWD
    • 調速方式
      KEY/RP
    • 電機轉子方式
      HALL/ENCODE/BEMF
    • 適用電機
      BLDC/PMSM
    • 工作電壓
      8-36V
典型應用
  • BCM
  • TBOX
  • 座椅控制器
  • 智能座艙控制
  • 虛擬儀表控制
  • 電動尾門
  • BMS
  • VCU
  • 空調控制器
  • LED前燈
  • LED尾燈
  • 充電槍
  • IMU
  • 車載無線充
  • 數字鑰匙
