AC780系列 全系列芯片基于ARM Cortex-M0+內核,符合AEC-Q100 Grade 1 產品概況 規格框圖 開發板 典型應用

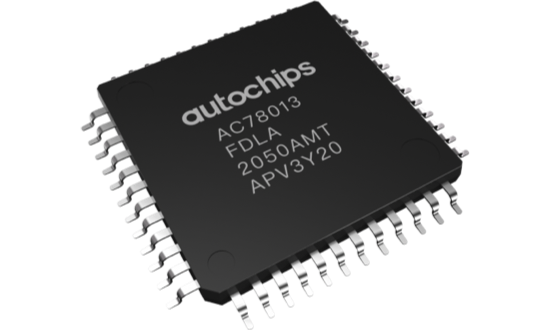

AC7801
高性價比車規級32位MCU
AC7801是基于ARM Cortex-M0+內核的車規級MCU,擁有128KB Flash,20KB RAM,1路CAN-FD/CAN,QFN32和LQFP48兩種封裝。集成除法均方根運算單元,適用于BLDC電機控制場景,已大量應用于汽車電子及電機控制等多種應用場景,已通過ASIL-B產品認證,可支持功能安全場景。

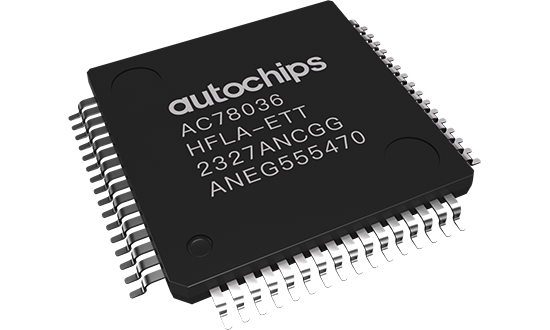

AC7803
資源豐富車規級32位MCU
AC7801x是基于ARMAC7803是基于ARM Cortex-M0+內核的車規級MCU,資源豐富,擁有512KB Flash(雙bank,使用靈活),64KB RAM,2路CAN-FD/CAN,LQFP48和LQFP64兩種封裝。已通過ASIL-B產品認證,具備豐富的功能安全機制。同封裝可向下兼容AC7801,與AC7840同封裝支持硬件兼容設計。AC7803可應用于車載無線充、PEPS、兩輪/四輪車BMS、電機控制、OBC、電動尾門,電動腰托等場景。

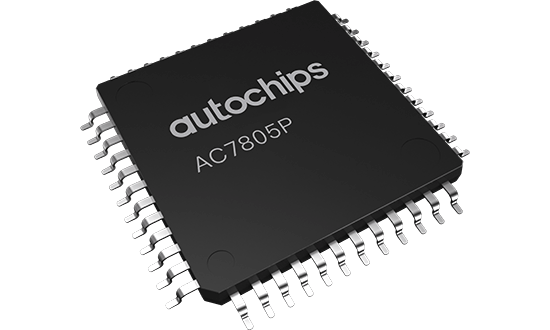

AC7805
功能安全+信息安全車規級32位MCU
AC7805是基于ARM Cortex-M0+內核的車規級MCU,于2024年底上市。產品符合AEC-Q100 Grade 1,功能安全符合ISO 26262 ASIL-B,信息安全符合EVITA Light標準,支持安全啟動、安全調試。AC7805可廣泛應用于車燈、無線充、換擋器、光雨量傳感器、超聲波雷達傳感器、座椅控制、組合開關、傳感器、PEPS、電機控制等領域。

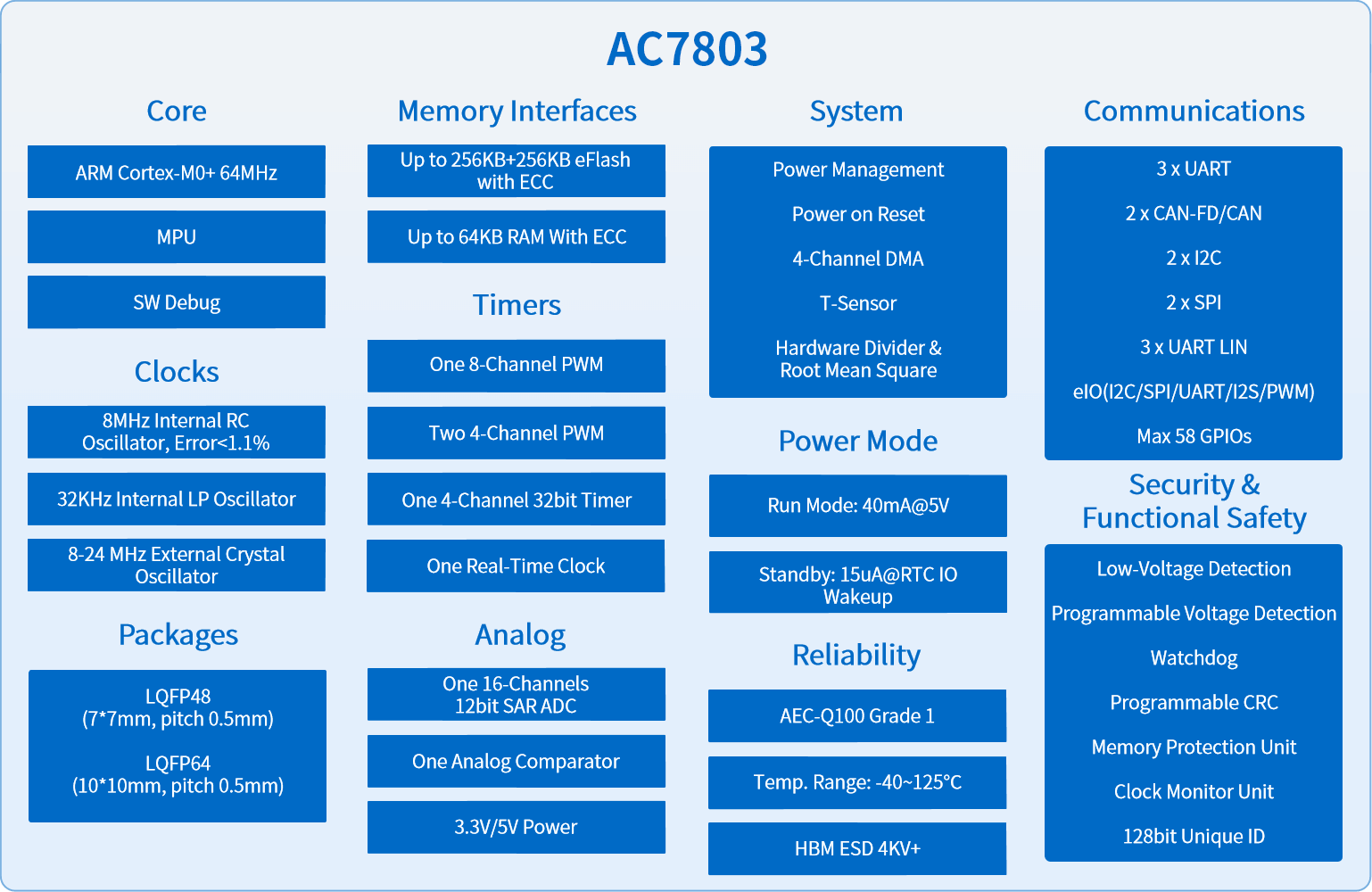

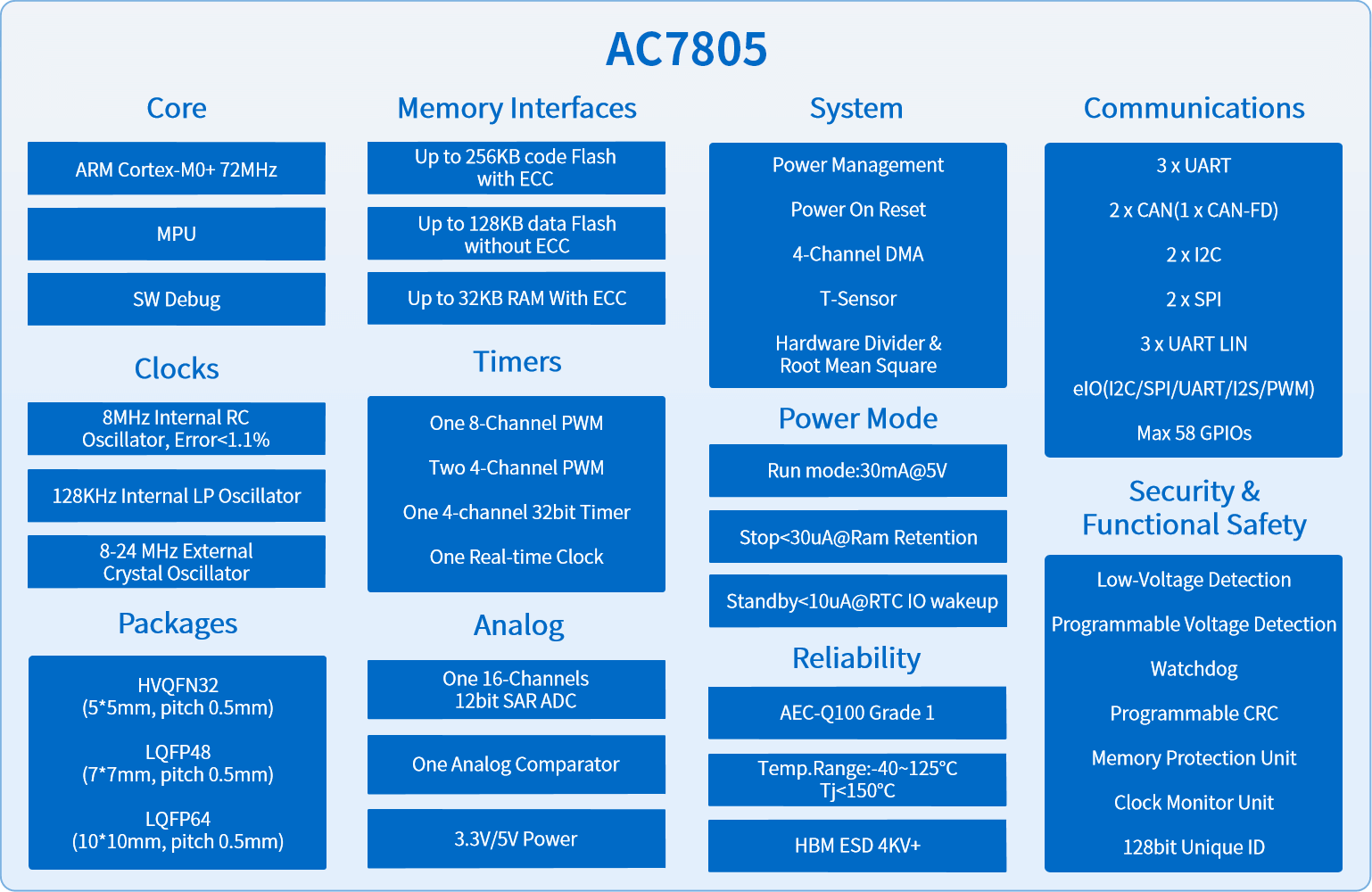

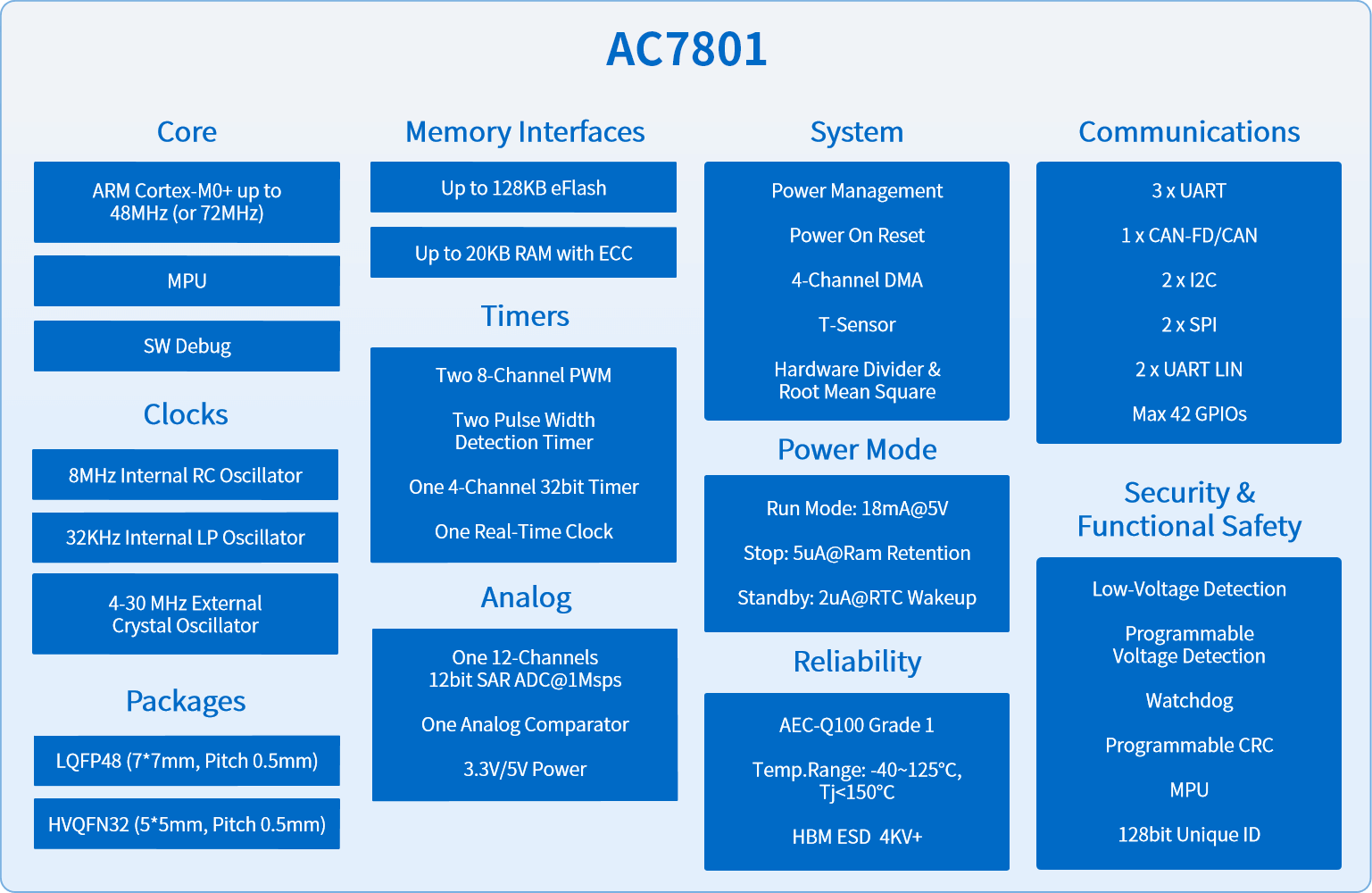

規格框圖
通用開發板

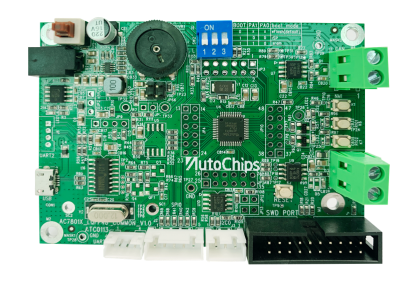

  • AC7801-通用開發板
    支持1路CAN收發器電路,兼容CAN 2.0B/CAN-FD, 1路LIN收發器電路,最高波特率20Kbps,1路SPI接口電路,1路I2C接口電路,最高支持42個GPIO,1個電位器用于ADC輸入,2路 LED用于PWM調試等,支持SWD仿真調試接口,支持USB TO UART 電路,可通過Micro-USB接口打LOG。
    • 主控芯片
      AC78013FDLA
    • PCB板供電
      +12V/ +5V
    • 支持調試方式
      SWD
    • PCB板尺寸
      90mm x 65mm
    • MCU供電
      +3.3V/ +5V
    • 存儲溫度
      -40℃~85℃
    • 調試接口
      Micro-USB

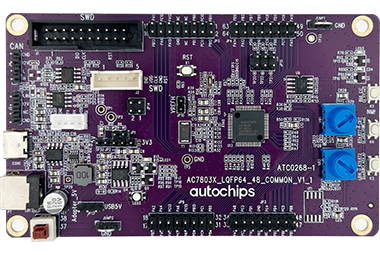

  • AC7803-通用開發板
    適用于AC7803平臺所有封裝,擴展出了MCU上可能用到的外設接口,如CAN-FD/LIN/SPI/I2C/UART/GPIO/ADC/PWM等。最高支持58個GPIO,2個電位器用于ADC輸入,1路RGB LED用于PWM調試等,支持SWD仿真調試接口,支持USB TO UART 電路,可通過Type-C接口打LOG。
    • 主控芯片
      AC78036HFLA
      AC78036FFLA
    • PCB板供電
      +12V/ +5V
    • 支持調試方式
      SWD
    • PCB板尺寸
      116.6mm x 70mm
    • MCU供電
      +3.3V/ +5V
    • 存儲溫度
      -40℃~85℃
    • 調試接口
      Type-C

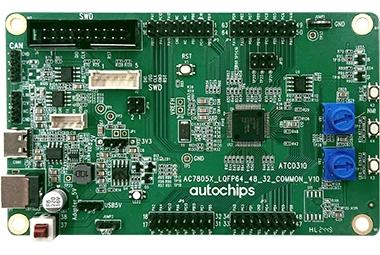

  • AC7805-通用開發板
    擴展出了MCU上可能用到的外設接口,如CAN-FD/LIN/SPI/I2C/UART/GPIO/ADC/PWM等。最高支持58個GPIO,2個電位器用于ADC輸入,1路RGBLED用于PWM調試等,支持SWD仿真調試接口,支持USBTOUART電路,可通過Type-C接口打LOG。
    • 主控芯片
      AC78058HELA
      AC78058FELA
      AC78058MEQA
    • PCB板供電
      +12V/ +5V
    • 支持調試方式
      SWD
    • PCB板尺寸
      116.6mmx70mm
    • MCU供電
      +3.3V/ +5V
    • 存儲溫度
      -40℃~85℃
    • 調試接口
      Type-C
電機開發板

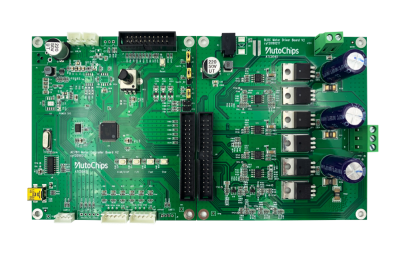

  • AC7801-電機開發板
    AC7801x系列電機開發板由MCU控制板和功率驅動板組成,支持CAN/ LIN/ UART/ SPI等通訊接口,支持無感/ 有感(HALL、編碼器)、單電阻/ 雙電阻/三電阻的BLDC/ FOC控制, V/ F控制,可配套ATC自研電機算法解決方案,適用于無刷電機的應用調試。
    • 主控芯片
      AC78013FDLA
    • 調試/ 下載方式
      SWD/ JTAG
    • 電機轉子方式
      HALL/ ENCODE/ BEMF
    • PCB板框大小
      100 x 110mm (x2)
    • 調速方式
      PWM/ KEY/ RP
    • 電流采樣方式
      單電阻/ 雙電阻/ 三電阻
    • 工作電壓
      ≤ 48V
    • 工作電流
      ≤20A
    • 適用電機
      BLDC/ PMSM
    • 通訊方式
      LIN/ CAN/ SPI/ USB/ UART

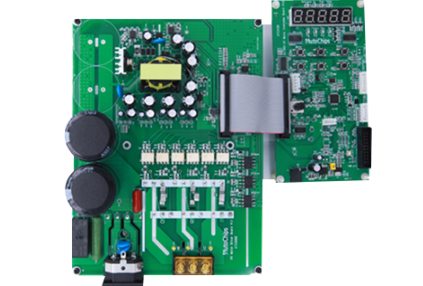

  • AC7801-高壓電機開發板
    AC7801高壓電機開發板由MCU控制板和功率驅動板組成,支持CAN/485/UART/SPI等通訊接口,支持高壓電機的無感/有感(HALL、編碼器)、單/雙電阻的BLDC/FOC控制,V/F控制,可配套ATC自研電機算法,適用于高壓無刷電機的應用調試。
    • 主控芯片
      AC78013FDLA
    • 調試/下載方式
      SWD/JTAG
    • 電機轉子方式
      HALL/ENCODE/ BEMF
    • PCB板框大小
      146.5 x 196.5mm +
      146.5mm x 77.7mm
    • 調速方式
      KEY/RP
    • 電流采樣方式
      單電阻/雙電阻
    • 工作電壓
      AC220V
    • 工作電流
      ≤10A
    • 適用電機
      BLDC/PMSM
    • 通訊方式
      CAN/ SPI/ UART/ 485
典型應用
  • 車身ECU
    • BCM/DCM
      氛圍燈
    • 電動升窗
      車載無線充
    • 電動尾門
      電子換擋器
    • 汽車大燈
      一鍵啟動
    • 尾燈
      儀表/車機
    • 座椅通風加熱
      方向盤按鍵
    • 座椅腰托
      組合開關等
    • 雨量傳感器
  • 新能源ECU
    • BMS
    • OBC
    • 電池包熱失效傳感器
    • 低速報警器
    • 交流充電槍等
  • 汽車熱管理ECU
    • 空調控制器
    • 空調控制面板
    • 方向盤加熱
    • 座椅通風加熱等
  • 智駕ECU
    • 盲區預警系統
      手機控車
    • 360全景
      防盜器
    • 車載DVR
      T-BOX
    • ETC
      PEPS鑰匙等
  • 動力底盤ECU
    • 制動防抱死控制器
      冷卻風扇控制器
    • 電子手剎控制器
      尿素泵
    • 農用發動機控制器
      摩托車電噴等
    • 低速電動車控制器
    • 冷卻水泵控制器
AC780系列-資料下載
