方案簡介
W5500集成了TCP/IP協議棧，10M/100M以太網數據鏈路層（MAC）及物理層（PHY），用戶使用單芯片就能夠在應用中拓展網絡連接。久經市場考驗的WIZnet全硬件TCP/IP協議棧支持TCP，UDP，IPv4，ICMP，ARP，IGMP和PPPoE協議。用戶使用W5500時只需簡單的Socket編程就能實現以太網應用。與傳統軟件協議棧不同，W5500內嵌的8個獨立硬件 Socket可進行8路獨立通信，相互之間通信效率互不影響，可通過W5500片上32K字節的收/發緩存靈活定義每個Socket的大小。
W5500提供高速標準4線SPI（外設串行接口），速率可達到80MHz，更容易與外設MCU整合，從而能更好地實現高速網絡通訊。為減少系統能耗，W5500還提供了網絡喚醒模式（WOL）和掉電模式供用戶選擇使用。
方案主要特性：
支持10M/100M以太網自適應適配；
使用SPI接口，支持mode 0和mode 3；
SPI速率理論可以達到80MHz，實際可以提供到33.3MHz穩定傳輸；
支持8路Socket單獨通路，具有32K片上緩存。

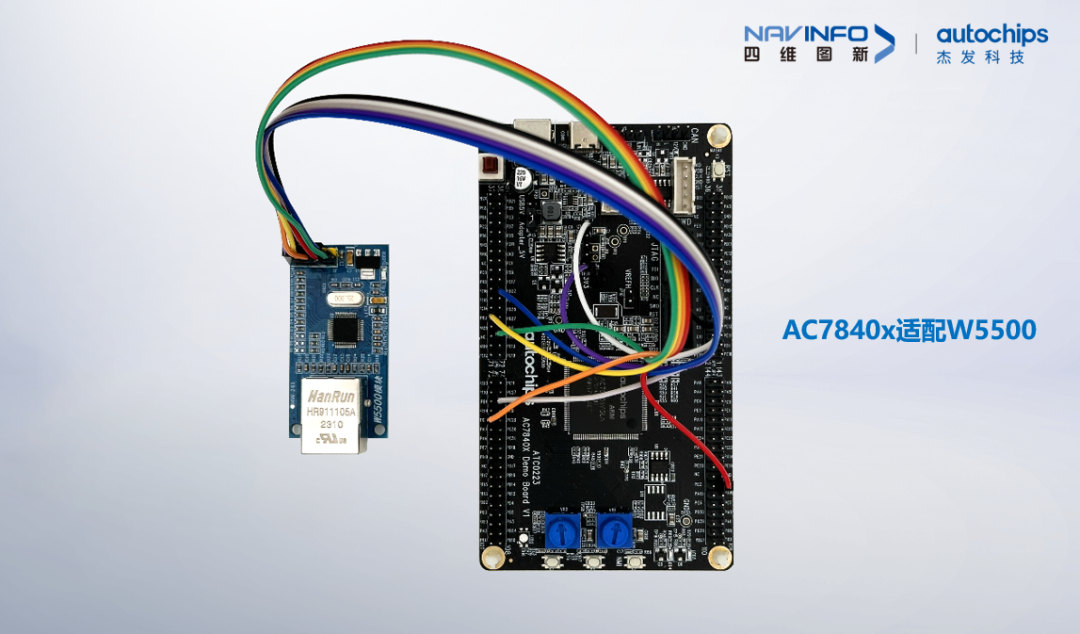

2. 實物圖
3. W5500通過網線連接路由器，電腦也通過網線或Wifi連接到路由器（確保在同一網段）。
4. 參數配置
打開代碼，在main.c的Load_Net_Parameters配置自己的網絡參數，網絡工具端網絡參數需為本地電腦參數，以Demo為例：
Gateway_IP：網關IP //代碼默認 192.168.50.1
Sub_Mask：子網掩碼 //代碼默認 255.255.255.0
Phy_Addr：物理地址 //代碼默認 0c:29:ab:7c:00:01
IP_Addr：本機IP地址 //代碼默認 192.168.50.199
S0_Port：本機斷開0端口號 //代碼默認 5000
S0_DIP：目的IP //代碼默認 192.168.50.232
S0_DPort：目的端口 //代碼默認 6000
5. TCP客戶端測試

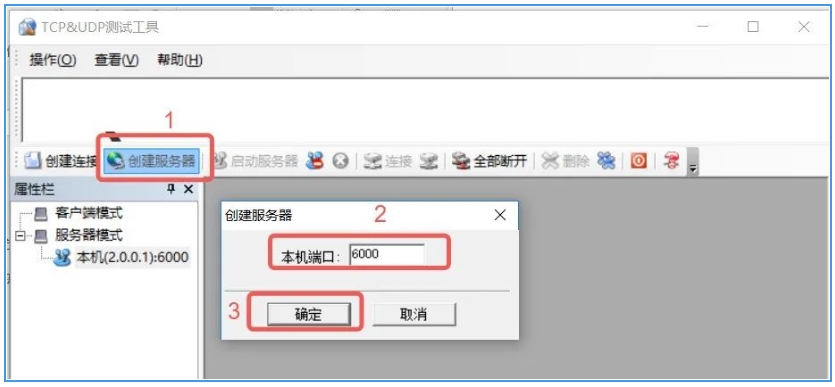

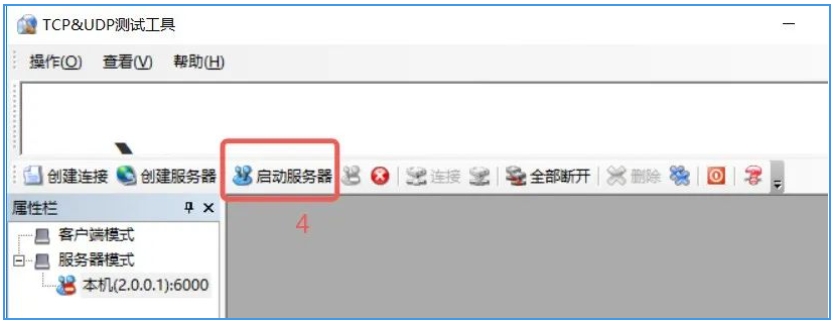

5.1 打開網絡測試工具，點擊創建服務器→設置本機端口→點擊確定→啟動服務器。
5.2 給開發板上電

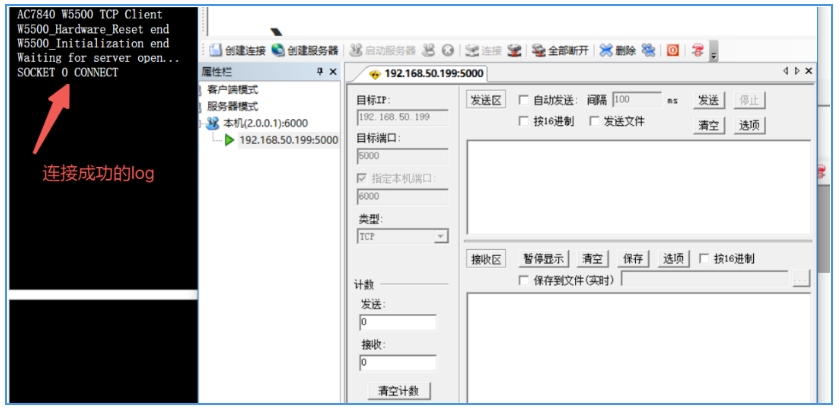

5.3 可以看到W5500已經連接上TCP服務器

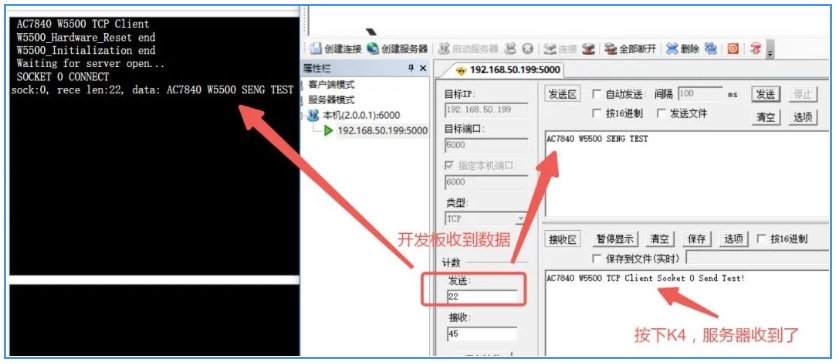

5.4 進行數據收發，發送數據，開發板可以收到，并且log打印出來，開發板按下k4，會向TCP服務器發送數據。
6. TCP服務器測試
6.1 修改網絡參數后（參考步驟4），下載到開發板，并且給開發板上電。

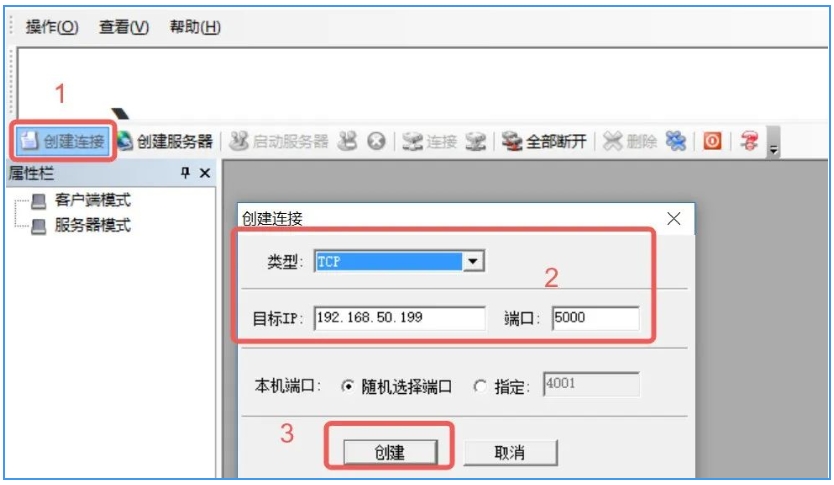

6.2 打開網絡工具，創建TCP客戶端，點擊創建連接→選擇類型為TCP，設置目標IP和端口號，點擊創建。

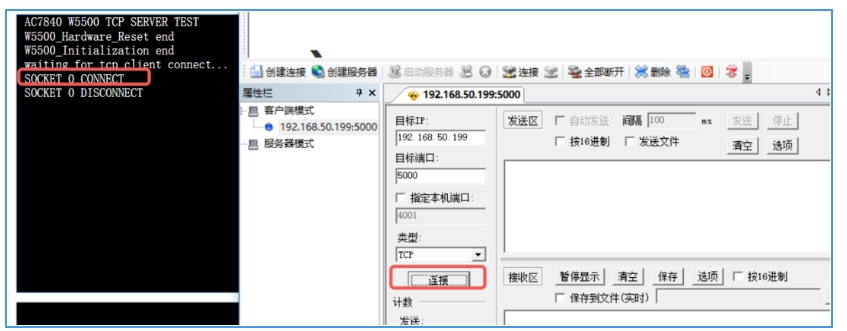

6.3 點擊連接，可以看到開發板log連接成功。
7. UDP測試
7.1 打開網絡工具，創建UDP：點擊創建連接→選擇類型為UDP，設置目標IP和端口號→點擊創建。
7.2 給開發板上電
7.3 收發數據測試
代碼適配流程

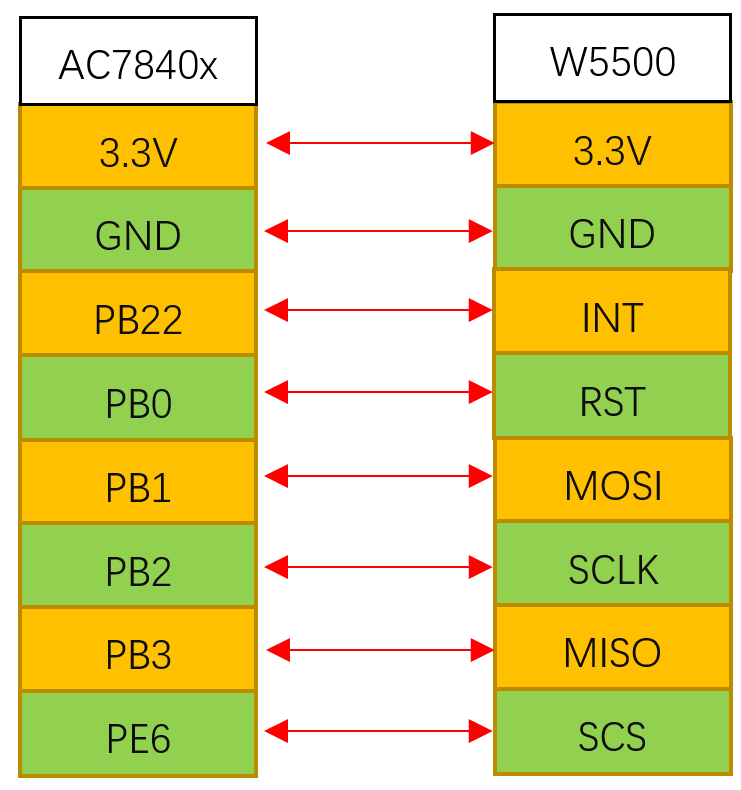

1. GPIO配置
W5500的RST和INIT引腳，RST是重啟的作用，低電平有效，時間大于500us，INIT是中斷腳，低電平有效，當W5500有事件發生時，會將INIT腳拉低，提示AC7840x處理事件。
2. SPI配置
2.1 SPI主設備配置
2.2 SPI讀寫時序
W5500的幀分為3段：地址段、控制段、數據段。地址段為W5500寄存器或TX/RX內存指定了16位的偏移地址?？刂贫沃付说刂范卧O定的偏移區域的歸屬，讀/寫訪問模式以及SPI工作模式（可變長度模式/固定長度模式）。數據段可以設定為任意長度（N-字節，1≤N）或者是固定的長度：1字節，2字節或4字節，如果SPI工作模式設置為可變數據長度模式（VDM），SPI的SCSn信號需要由外部主機通過SPI幀控制。在可變數據長度模式下，SCSn控制SPI幀的開始和停止：SCSn信號拉低（高電平到低電平），即代表W5500的SPI幀開始（地址段）；SCSn信號拉高（低電平到高電平），即代表W5500的SPI幀結束（數據段的隨機N字節數據結尾）。
SPI數據幀
W5500的SPI數據幀包括了16位地址段的偏移地址，8位控制段和N字節數據段，如下圖所示。8位控制段可以通過修改區域選擇位（BSB[4:0]），讀/寫訪問模式位（RWB）以及SPI工作模式位（OM[1:0]）來重新定義。區域選擇位選擇了歸屬于偏移地址的區域。W5500支持數據的連續讀/寫，其流程為數據從（2/4/N字節連續數據的）偏移地址的基址開始傳輸，偏移地址會（自增尋址）加1傳輸接下來的數據。
地址段
地址段為W5500的寄存器或TX/RX緩存區指定了16位的偏移地址，這16位偏移地址的值來自于從最高標志位到最低標志位的順序傳輸。SPI數據幀的數據段（2/4/N字節）通過偏移地址自增（每傳輸1字節偏移地址加1）支持連續數據讀/寫。
控制段
控制段指定了地址段設定的偏移區域的歸屬，讀/寫訪問模式以及SPI工作模式。具體見W5500數據手冊。
向W5500指定寄存器地址發送一個字節數據
向W5500指定寄存器地址發送n字節數據
讀取W5500指定寄存器n字節數據
3. W5500 Socket配置
3.1 配置W5500 MAC地址、網關、IP等網絡參數
3.2 配置Socket的讀寫緩存大?。J為2K）
3.3 配置Socket收發超時時間和重傳次數
3.4 配置對端網絡IP、端口號等網絡參數
3.5 監聽或者連接服務器
4. 中斷處理流程
4.1 W5500會拉低INIT IO，拋出中斷時間，AC7840x獲取中斷后，讀取SIR寄存器，獲取Socket事件號。
4.2 再根據事件號讀取對應Sn_IR，獲取事件（如connect/receive/timeout）。
4.3 處理具體事件
4.4 中斷事件處理
更多關于AC7840x適配W5500技術咨詢，請聯系support@autochips.com。
